| 图例 | 型号 | 说明 | 尺寸 |
 |

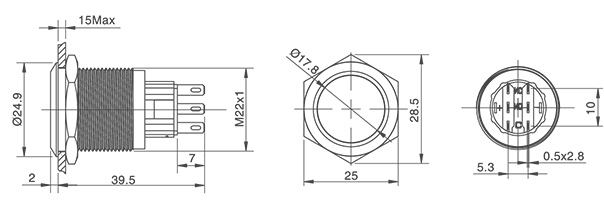

HBDS1-AGQ22F-□■/◎ |
安装孔尺寸：Ø22mm
头部形状：平圆形
开关额定值：5A/250V AC
开关组合：1NO 1NC /2NO 2NC
操作类型：自复式/自锁式
外壳材料：黄铜镀镍/不锈钢
防护等级：IP67，IK08
|
 |
 |

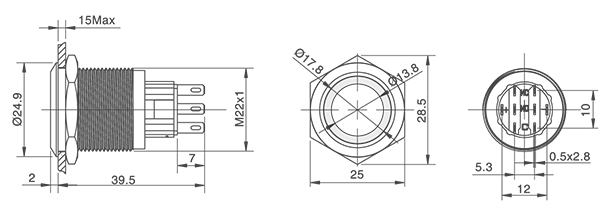

HBDS1-AGQ22F-□E■/△/▲/◎ |
安装孔尺寸：Ø22mm
头部形状：平圆形环形带灯
开关额定值：5A/250V AC
开关组合：1NO 1NC /2NO 2NC
操作类型：自复式/自锁式
灯珠颜色：红/绿/黄/橙/蓝/白（双色三色可选）
外壳材料：黄铜镀镍/不锈钢
防护等级：IP67，IK08
|
 |
 |

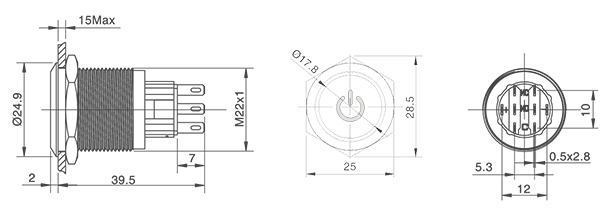

HBDS1-AGQ22-□DT■/△/▲/◎ |
安装孔尺寸：Ø22mm
头部形状：平圆形带电源符号
开关额定值：5A/250V AC
开关组合：1NO 1NC /2NO 2NC
操作类型：自复式/自锁式
灯珠颜色：红/绿/黄/橙/蓝/白（双色三色可选）
外壳材料：黄铜镀镍/不锈钢
防护等级：IP67，IK08
|
 |
 |

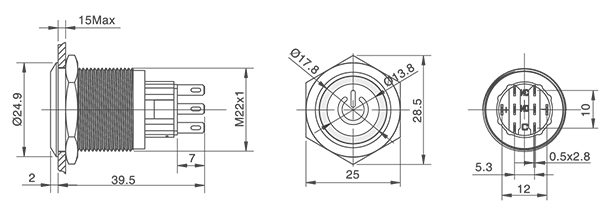

HBDS1-AGQ22F-□ET■/△/▲/◎ |
安装孔尺寸：Ø22mm
头部形状：平圆形环形带电源符号
开关额定值：5A/250V AC
开关组合：1NO 1NC /2NO 2NC
操作类型：自复式/自锁式
灯珠颜色：红/绿/黄/橙/蓝/白（双色三色可选）
外壳材料：黄铜镀镍/不锈钢
防护等级：IP67，IK08
|
 |
 |

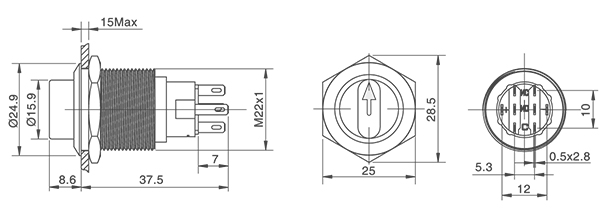

HBDS1-AGQ22-□X/◆●/△/▲/◎ |
安装孔尺寸：Ø22mm
头部形状：选择钮
开关额定值：5A/250V AC
开关组合：1NO 1NC /2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/全自复式 带灯形式：箭头带灯 灯珠颜色：红/绿/黄/橙/蓝/白
外壳材料：黄铜镀镍/不锈钢
防护等级：IP40，IK08
|
 |
 |

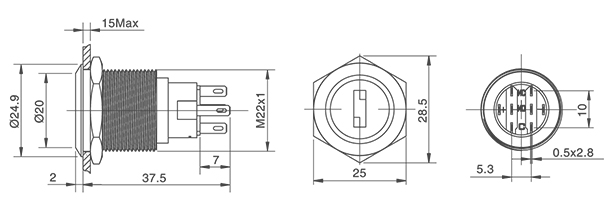

HBDS1-AGQ22-□Y/◆●/◎ |
安装孔尺寸：Ø22mm
头部形状：钥匙钮
开关额定值：5A/250V AC
开关组合：1NO 1NC /2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/全自复式
外壳材料：黄铜镀镍/不锈钢
防护等级：IP54，IK08
|
 |
 |

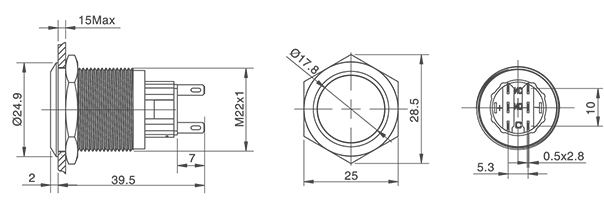

HBDS1-AGQ22F-11DS■/△/▲/◎ |
安装孔尺寸：Ø22mm
头部形状：信号灯
开关额定值：5A/250V AC
开关组合：1NO 1NC
灯珠颜色：红/绿/黄/橙/蓝/白
外壳材料：黄铜镀镍/不锈钢
防护等级：IP67，IK08
|
 |
 |

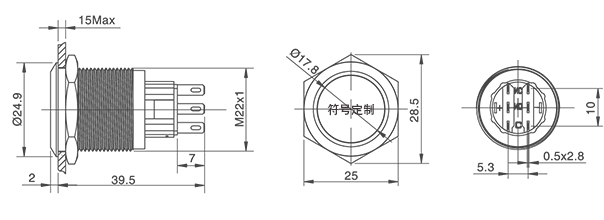

HBDS1-AGQ22F-11DT■/△/▲/◎ |
安装孔尺寸：Ø22mm
头部形状：平圆形（定制符号）
开关额定值：5A/250V AC
开关组合：1NO 1NC /2NO 2NC
操作类型：自复式/自锁式
灯珠颜色：红/绿/黄/橙/蓝/白
外壳材料：黄铜镀镍/不锈钢
防护等级：IP67，IK08
|
 |
 |
HBDS1-AGQ22-□TS/◎ |
安装孔尺寸：Ø22mm
头部形状：急停钮
开关额定值：5A/250V AC
开关组合：1NO 1NC /2NO 2NC
操作类型：推锁旋放式
外壳材料：锌铝合金
防护等级：IP65，IK08
|
 |
 |

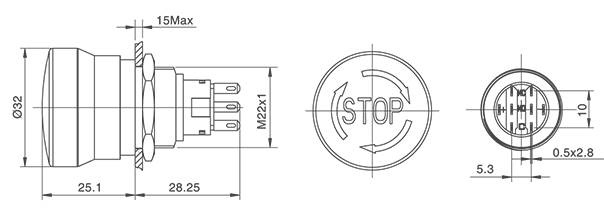

HBDS1-AGQ22-□TS/◎ |
安装孔尺寸：Ø22mm
头部形状：急停钮（STOP）
开关额定值：5A/250V AC
开关组合：1NO 1NC /2NO 2NC
操作类型：推锁旋放式
外壳材料：锌铝合金
防护等级：IP65，IK08
|
 |
