| 图例 | 型号 | 说明 | 尺寸 |
 |
HBDGQ22F-11/PH |
安装孔尺寸：Ø22mm
头部形状：平圆形
开关额定值：5A/250V AC
开关组合：1NO 1NC
操作类型：自复式 自锁式
接线类型：接线插片 配套接插件
外壳材料：按键：PC/黄铜，外壳：PC
防护等级：IP65, IK08
|
 |
 |
HBDGQ22F-11/□S/PH |
安装孔尺寸：Ø22mm
头部形状：平圆形
开关额定值：5A/250V AC
开关组合：1NO 1NC
操作类型：自复式 自锁式
接线类型：接线插片 配套接插件
外壳材料：按键：PC/黄铜，外壳：PC
灯珠颜色：红/绿/黄/橙/蓝/白
防护等级：IP65, IK08
|
 |
 |
HBDGQ22F-11E/PH |
安装孔尺寸：Ø22mm
头部形状：平圆形环形带灯
开关额定值：5A/250V AC
开关组合：1NO 1NC
操作类型：自复式 自锁式
接线类型：接线插片 配套接插件
外壳材料：按键：PC/黄铜，外壳：PC
灯珠颜色：红/绿/黄/橙/蓝/白
防护等级：IP65, IK08
|
 |
 |
HBDGQ22F-11/□T/PH |
安装孔尺寸：Ø22mm
头部形状：定制符号
开关额定值：5A/250V AC
开关组合：1NO 1NC
操作类型：自复式 自锁式
接线类型：接线插片 配套接插件
外壳材料：按键：PC/黄铜，外壳：PC
灯珠颜色：红/绿/黄/橙/蓝/白
防护等级：IP65, IK08
|
|
 |
HBDGQ22F-10/◆/◎ |
安装孔尺寸：Ø22mm
头部形状：平圆形
开关额定值：2A/36V DC, 5A/250V AC
开关组合：1NO
操作类型：自复式
接线类型：接线插片
外壳材料：黄铜镀镍/不锈钢
防护等级：IP65, IK08
|
 |
 |
HBDGQ22F-10/L/◎ |
安装孔尺寸：Ø22mm
头部形状：平圆形
开关额定值：2A/36V DC, 5A/250V AC
开关组合：1NO （1NC）
操作类型：自复式
接线类型：接线柱
外壳材料：黄铜镀镍/不锈钢
防护等级：IP65, IK08
|
 |
 |
HBDGQ22B-10/J/◎ |
安装孔尺寸：Ø22mm
头部形状：球形钮
开关额定值：2A/36V DC, 5A/250V AC
开关组合：1NO
操作类型：自复式
接线类型：接线插片
外壳材料：黄铜镀镍/不锈钢
防护等级：IP65, IK08
|
 |
 |
HBDGQ22B-10/L/◎ |
安装孔尺寸：Ø22mm
头部形状：球形钮
开关额定值：2A/36V DC, 5A/250V AC
开关组合：1NO （1NC）
操作类型：自复式
接线类型：接线柱
外壳材料：黄铜镀镍/不锈钢
防护等级：IP65, IK08
|
 |
 |
HBDGQ22H-10/◆/◎ |
安装孔尺寸：Ø22mm
头部形状：高平圆形
开关额定值：2A/36V DC, 5A/250V AC
开关组合：1NO
操作类型：自复式
接线类型：接线插片
外壳材料：黄铜镀镍/不锈钢
防护等级：IP65, IK08
|
 |
 |
HBDGQ22H-10/L/◎ |
安装孔尺寸：Ø22mm
头部形状：高平圆形
开关额定值：2A/36V DC, 5A/250V AC
开关组合：1NO （1NC）
操作类型：自复式
接线类型：接线柱
外壳材料：黄铜镀镍/不锈钢
防护等级：IP65, IK08
|
 |
 |

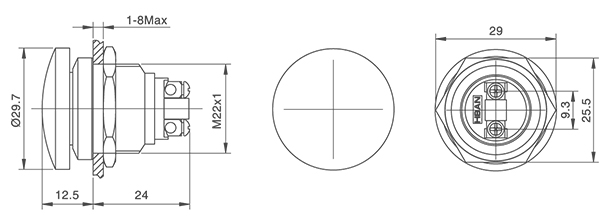

HBDGQ22M-10/◆/★ |
安装孔尺寸：Ø22mm
头部形状：磨菇钮
开关额定值：2A/36V DC, 5A/250V AC
开关组合：1NO （1NC）
操作类型：自复式
接线类型：接线插片/接线柱
头部颜色：红/绿
外壳材料：锌铝合金
防护等级：IP65, IK08
|
 |
 |

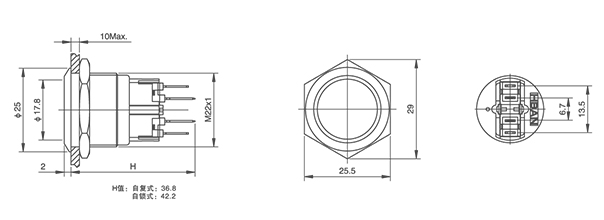

HBDGQ22F-11■/◎ |
安装孔尺寸：Ø22mm
头部形状：平圆形
开关额定值：5A/250V AC
开关组合：1NO 1NC
操作类型：自复式/自锁式
外壳材料：不锈钢
防护等级：IP65, IK10
|
 |
 |

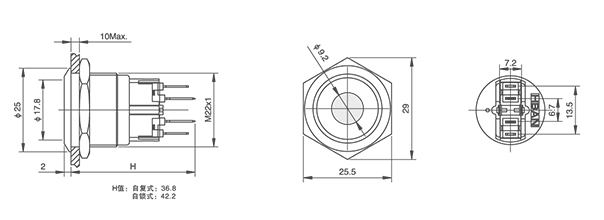

HBDGQ22F-11D■/△/▲/◎ |
安装孔尺寸：Ø22mm
头部形状：平圆形单点带灯
开关额定值：5A/250V AC
开关组合：1NO 1NC
操作类型：自复式/自锁式
灯珠颜色：红/绿/黄/橙/蓝/白（双色可选）
外壳材料：不锈钢
防护等级：IP65, IK10
|
 |
 |

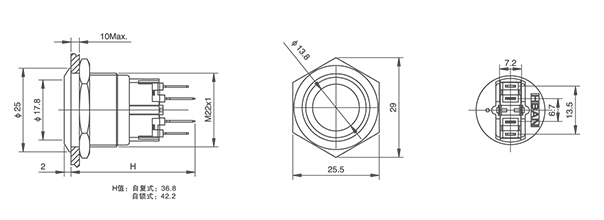

HBDGQ22F-11E/■/△/▲/◎ |
安装孔尺寸：Ø22mm
头部形状：平圆形环形带灯
开关额定值：5A/250V AC
开关组合：1NO 1NC
操作类型：自复式/自锁式
灯珠颜色：红/绿/黄/橙/蓝/白（双色可选）
外壳材料：不锈钢
防护等级：IP65, IK10
|
 |
 |

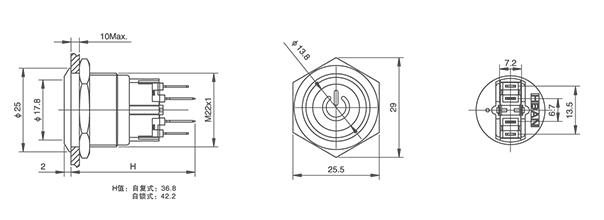

HBDGQ22F-11ET/■/△/▲/◎ |
安装孔尺寸：Ø22mm
头部形状：平圆形环形带电源符号
开关额定值：5A/250V AC
开关组合：1NO 1NC
操作类型：自复式/自锁式
灯珠颜色：红/绿/黄/橙/蓝/白（双色可选）
外壳材料：不锈钢
防护等级：IP65, IK10
|
 |
