| 图例 | 型号 | 说明 | 尺寸 |
 |

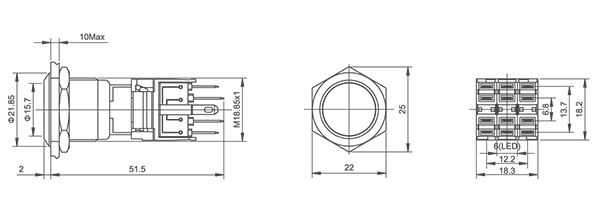

HBDS1-BGQ-□/■/◎ |
安装孔尺寸：Ø19mm
头部形状：平圆形
开关额定值：5A/250V AC
开关组合：1NO INC/ 2NO 2NC/ 3NO 3NC
操作类型：自锁式/自复式
外壳材料：黄铜镀镍/不锈钢
防护等级：IP67, IK08
|
 |
 |

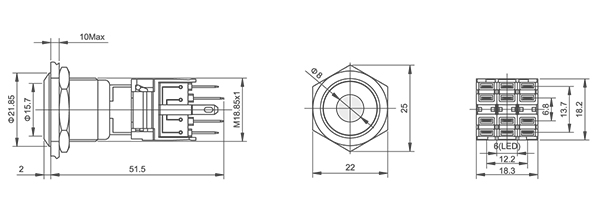

HBDS1-BGQ-□D/■/△/▲/◎ |
安装孔尺寸：Ø19mm
头部形状：平圆形单点带灯
开关额定值：5A/250V AC
开关组合：1NO INC/ 2NO 2NC/ 3NO 3NC
操作类型：自锁式/自复式
灯珠颜色：红/绿/黄/橙/蓝/白（双色可选）
外壳材料：黄铜镀镍/不锈钢
防护等级：IP67, IK08
|
 |
 |

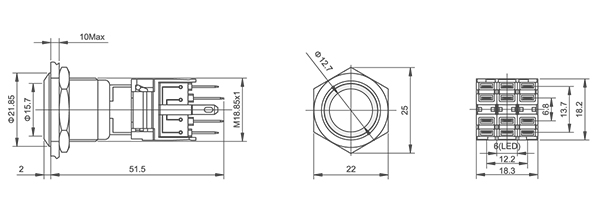

HBDS1-BGQ-□E/■/△/▲/◎ |
安装孔尺寸：Ø19mm
头部形状：平圆形环形带灯
开关额定值：5A/250V AC
开关组合：1NO INC/ 2NO 2NC/ 3NO 3NC
操作类型：自锁式/自复式
灯珠颜色：红/绿/黄/橙/蓝/白（双色可选）
外壳材料：黄铜镀镍/不锈钢
防护等级：IP67, IK08
|
 |
 |

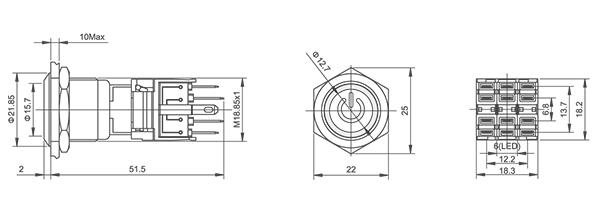

HBDS1-BGQ-□ET/■/△/▲/◎ |
安装孔尺寸：Ø19mm
头部形状：平圆形环形带电源符号
开关额定值：5A/250V AC
开关组合：1NO INC/ 2NO 2NC/ 3NO 3NC
操作类型：自锁式/自复式
灯珠颜色：红/绿/黄/橙/蓝/白（双色可选）
外壳材料：黄铜镀镍/不锈钢
防护等级：IP67, IK08
|
 |
